HgCdTe与InSb红外探测器的技术路线对比
更新时间：2025-11-22
浏览次数：36

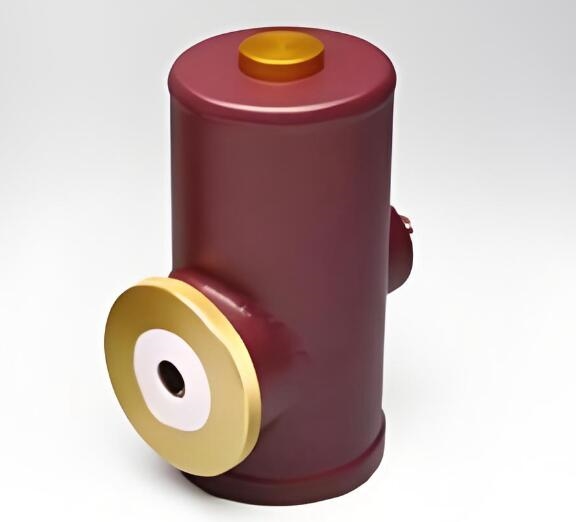

HgCdTe与InSb红外探测器的技术路线对比表格，从性能、成本、应用场景及局限性四个维度进行直观呈现：
补充说明：
| 对比维度 | InSb红外探测器 | HgCdTe红外探测器 |
| 性能特点 | - 禁带宽度小（77K时0.23eV），长波限5.4μm，峰值响应5μm | - 禁带宽度可调（通过Cd组分），覆盖短波至甚长波（0.8-30μm） |
| - 量子效率高、可靠性好、均匀性佳 | - 量子效率高达70%-80% | |
| - 最大探测器规格达2k×2k | - 电子迁移率高，响应速度快 | |
| - 波长不可调，依赖温度控制光谱响应 | - 波长连续可调，适应多波段需求 | |
| 成本与制造 | - 价格相对便宜，制备工艺成熟 | - 制备成本非常高，大规模制造难度大 |
| - 常规半导体工艺可获得单晶，制造成本低 | - 材料元素不稳定，易产生缺陷和不均匀性 | |
| - 大规模生产可行性高 | - 成品率低，器件成本高 | |
| 应用场景 | - 中波3-5μm波段主导应用 | - 应用（航天遥感） |
| - 工业气体监测、环境成分分析、火焰探测 | - 需要宽波段覆盖的场景（如多光谱成像） | |
| - 军事领域（如导引头，盲元率低） | - 高灵敏度需求领域（如天文观测） | |
| 局限性 | - 波长不可调，限制多波段应用 | - 材料不均匀性影响器件性能（尤其长波应用） |
| - 器件工作温度低（通常77K），需额外制冷 | - 禁带宽度小导致暗电流大，性能恶化 | |
| - 高温性能受限 | - 对材料生长和工艺要求严苛，稳定性挑战大 |
1、性能差异根源：
InSb的固定禁带宽度使其光谱响应依赖温度调节，而HgCdTe通过组分工程实现波长自由设计，但牺牲了材料稳定性。
2、成本驱动因素：
InSb的成熟工艺和低成本单晶生长使其在中低端市场占据优势，而HgCdTe的复杂制造流程（如分子束外延）推高了成本。
3、应用场景分化：
InSb在需要高可靠性和低成本的中波场景（如工业监控）中不可替代，而HgCdTe在需要多波段或超长波探测的航天等领域仍是较好选择。
4、技术发展趋势：
- InSb：通过非制冷技术（如微测辐射热计集成）拓展应用场景。
- HgCdTe：开发二类超晶格结构（如InAs/GaSb）以提升材料均匀性和稳定性。
